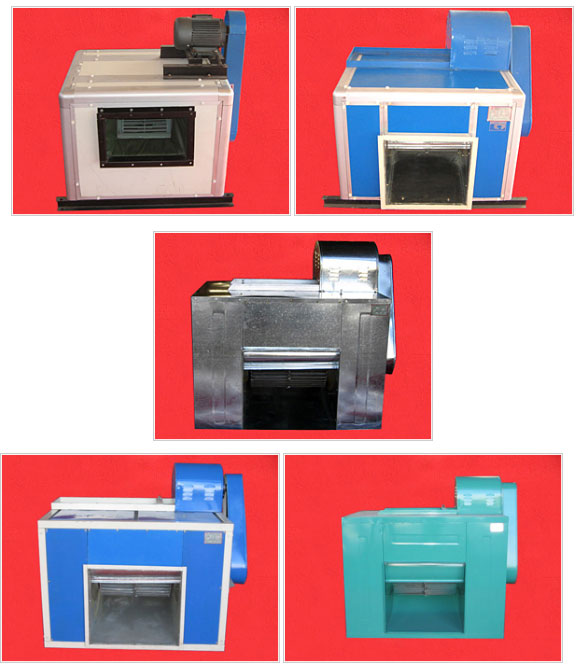

本厂生产的双进风抽风柜,具有结构牢固,运行平稳,效率高,噪音低,风量大,压力高, 安装运输方便等特点。该抽风柜设计先进,性能优良。广泛适用于厂矿企业、办公大楼、医院 、宾馆、酒楼、商场、影剧院、地下室等场所通风换气及抽油烟。也可用于空调制冷行业送风之用。
|
双进风离心式抽风柜性能参数表
规格
(英寸)
|
电机功率
(KW)
|
风柜转速(r/min)
|
机外静压(Pa)
|
风量
(m3/h)
|
噪音
(dB(A))
|
进风口
(长×宽)
|
出风口
(长×宽)
|
15″×15″
|
1.5
|
700
|
250
|
7418
|
≤62
|
790×610
|
445×405
|
15″×15″
|
2.2
|
810
|
369
|
9008
|
≤63
|
790×610
|
445×405
|
18″×18″
|
3
|
670
|
264
|
11715
|
≤61
|
920×730
|
540×465
|
18″×18″
|
4
|
720
|
308
|
12620
|
≤61
|
920×730
|
540×465
|
20″×20″
|
4
|
640
|
278
|
15100
|
≤63
|
1070×830
|
615×545
|
20″×20″
|
5.5
|
720
|
380
|
17620
|
≤65
|
1070×830
|
615×545
|
22″×22″
|
5.5
|
600
|
310
|
19750
|
≤67
|
1140×940
|
675×610
|
22″×22″
|
7.5
|
680
|
365
|
21500
|
≤69
|
1140×940
|
675×610
|
25″×25″
|
7.5
|
570
|
300
|
27700
|
≤72
|
1290×1040
|
765×690
|
25″×25″
|
11
|
640
|
360
|
31500
|
≤73
|
1290×1040
|
765×690
|
27.5″×27.5″
|
11
|
560
|
380
|
38200
|
≤72
|
1430×1190
|
850×740
|
27.5″×27.5″
|
15
|
620
|
440
|
41100
|
≤74
|
1430×1190
|
850×740
|
30″×30″
|
15
|
520
|
438
|
48200
|
≤73
|
1580×1290
|
915×835
|
30″×30″
|
18.5
|
590
|
492
|
51200
|
≤75
|
1580×1290
|
915×835
|
30″×36″
|
18.5
|
460
|
585
|
55150
|
≤76
|
1760×1290
|
1090×835
|
30″×36″
|
22
|
510
|
625
|
59250
|
≤80
|
1760×1290
|
1090×835
|
规格
|
15″×15″
|
18″×18″
|
20″×20″
|
22″×22″
|
尺寸
|
型号
|
长
|
宽
|
高
|
长
|
宽
|
高
|
长
|
宽
|
高
|
长
|
宽
|
高
|
A
|
970
|
760
|
690
|
1120
|
860
|
810
|
1270
|
970
|
910
|
1370
|
1020
|
1020
|
B
|
970
|
760
|
690
|
1120
|
860
|
810
|
1270
|
970
|
910
|
1370
|
1020
|
1020
|
C
|
910
|
910
|
810
|
1070
|
910
|
910
|
1220
|
1070
|
1020
|
1320
|
1140
|
1090
|
D
|
910
|
810
|
760
|
1070
|
910
|
860
|
1220
|
1070
|
970
|
1320
|
1140
|
1020
|
E
|
910
|
760
|
810
|
1070
|
860
|
910
|
1220
|
970
|
1070
|
1320
|
1140
|
1140
|
F
|
970
|
970
|
690
|
1120
|
1070
|
810
|
1270
|
1270
|
910
|
1370
|
1370
|
1020
|
G
|
970
|
970
|
690
|
1120
|
1070
|
810
|
1270
|
1270
|
910
|
1370
|
1370
|
1020
|
H
|
970
|
1020
|
760
|
1120
|
1120
|
860
|
1270
|
1320
|
1020
|
1370
|
1370
|
1070
|
注:所配电动机全部为380V50Hz,4极电动机,表中数值为整数位接近值,未计算接驳风管的损耗,
表中所标进风口尺寸,只适用A、B型。
如订购A型20″×5.5KW风柜
总称
|
型号
|
规格
|
电动机功率
|
XSC
|
A
|
20″
|
×5.5KW
|
简写为:XSC-A- 20″×5.5KW
双进风离心式抽风柜各型号外型尺寸表
规格
|
D
|
Z
|
X
|
Y
|
W
|
ф1
|
ф2
|
15″×15″
|
394
|
382
|
324
|
118
|
381
|
30.1
|
53
|
18″×18″
|
473
|
458
|
370
|
124
|
458
|
30.1
|
53
|
20″×20″
|
540
|
514
|
403
|
165
|
518
|
40.1
|
63
|
22″×22″
|
590
|
565
|
463
|
195
|
571
|
40.1
|
63
|
25″×25″
|
667
|
638
|
533
|
187
|
639
|
40.1
|
73
|
27.5″×27.5″
|
730
|
705
|
597
|
187
|
703
|
50.1
|
78
|
30″×30″
|
794
|
767
|
661
|
215
|
768
|
50.1
|
78
|
30″×36″
|
794
|
767
|
661
|
215
|
920
|
50.1
|
78
|
|
